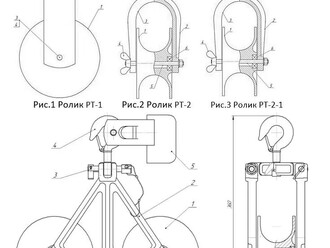

РТ-2 Ролик монтажный
Технологическое описание
Предназначен для проведения монтажных работ по раскатке самонесущих изолированных проводов (СИП), а так же самонесущих оптических кабелей (ОКСН) на линиях ВЛ напряжением 0,4 — 10 кВ.
Предназначен для проведения монтажных работ по раскатке самонесущих изолированных проводов (СИП), а так же самонесущих
оптических кабелей (ОКСН) на линиях ВЛ напряжением 0.4-10 кВ.
Ролик РТ-2 применяется на промежуточных опорах.Подвес ролика
осуществляется за арматуру крепления СИП при помощи крюка.
Конструктивные особенности:
- Высокие стенки желоба ролика позволяют надёжно удерживать провод в теле ролика даже при значительных углах поворота линии ВЛ;
- Ролик изготовлен из высокопрочного алюминиевого сплава с порошковым покрытием;
- Щеки ролика выполнены из высокопрочного алюминиевого сплава;
- Наличие двух закрытых подшипников гарантирует исправную работу ролика в течение всего срока службы.
- Поворотный крюк с предохранителем, обеспечивает ролику свободу вращения на 3600;
- Сдвижная щека с фиксацией при помощи барашковой гайки, позволяет без особых усилий извлекать провод после его монтажа.
Технические характеристики
| Габариты, мм | 340х160х140 |
| Рабочая нагрузка, кН | 4 |
| Разрушающая нагрузка, кН | 8 |
| Диаметр ролика по ручью, мм | 50 |
| Радиус ручья, мм | 32,5 |
| Масса, кг | 2,2 |
