Промежуточную подвеску для самонесущего изолированного провода, имеющего напряжение 0,4кВ, используют на опорах воздушных линий. Устройство подвески для СИП позволяет установить надежное крепление провода на опоре и обеспечить высокую скорость и удобство соединения изолированного провода при выполнении работ по ремонту ВЛ. Используются подвески, как на прямых участках линии, так и с небольшим углом поворота.
|
Наименование
|
С каким проводом используется |
Кол-во жил и сечение проводов, мм2
|
| СИП-4 |
4х35, 2х50, 4х50, 4х70, 2х95, 4х95, 4х120 |
|
| СИП-4 |
4х16 - 4х120 |
|
| СИП-4 |
2х10, 2х16, 2х25, 2х35, 2х50 4х10, 4х16, 4х25, 4х35, 4х50 |
|
| СИП-4 |
от 2х16 - до 4х120 |
|
| СИП-2 |
25 - 120 (несущая нулевая жила) 25 - 95 (несущая нулевая жила) |
|
|
СИП-2, СИП-4 * |
- |
|
|
СИП-2, СИП-4 * |
- |
|
|
СИП-2, СИП-4 * |
- |
|

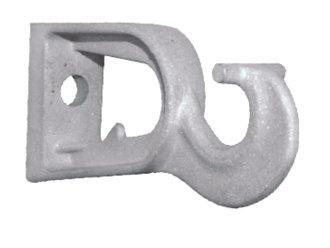

| Кронштейн промежуточной подвески CS1500.1 |
СИП-2 *
|
- |

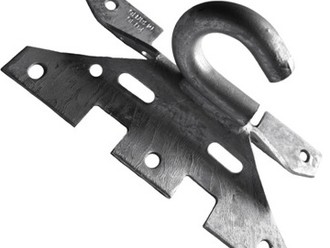

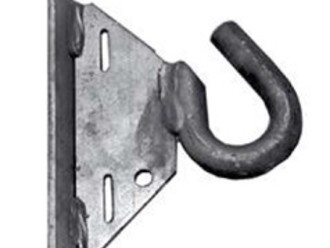

*Данные крюки и анкерные кронштейны используются для крепления поддерживающих (промежуточных) зажимов различного типа к опорам ВЛ (ВЛИ) напряжением 0,4 кВ. Поэтому данные крюки и кронштейны применяются как с проводом типа СИП-2, так и с проводом типа СИП-4. Выбор крюков или кронштейнов определяется типом применяемого зажима.

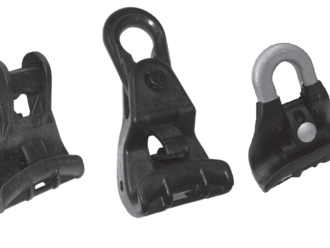

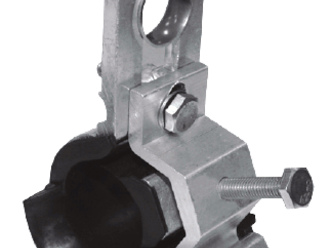

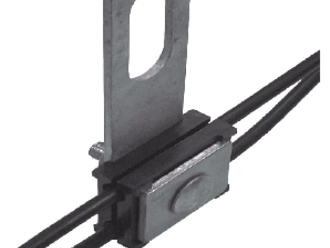

Электрокабели и СИП-провода крепятся на промежуточной подвеске при помощи удерживающих зажимов. Для проводов СИП-2 и для СИП-4 конструктивно различные зажимы, которые не взаимозаменяемые.
Подвески СИП-2 и СИП-4 состоят из элементов, в состав которых входят полимерные и изолирующие материалы с высокопрочным составом. Металлические части производятся из алюминия, оцинкованной стали или нержавейки. Они устойчивы к коррозии, поэтому повержены минимальному влиянию агрессивного природного воздействия.
В комплектацию промежуточной подвески входят кронштейны и универсальные крюки, которые крепятся к линиям электропередачи посредствам специальных болтов, монтажных шпилек или монтажной ленты.
Кронштейны и универсальные крюки, входящие в комплектацию промежуточной подвески для СИП, закрепляются на опорах ЛЭП с помощью специальных болтов типа SB, монтажных шпилек типа MSH или с помощью монтажной ленты F 20.
