Коромысла двухцепные двухреберные 2КД2 с двумя точками крепления

Коромысла двухцепные двухреберные 2КД2 с двумя точками крепления

НАЗНАЧЕНИЕ

Для комплектации изолирующих подвесок. Обеспечивают соединение типа «палец – проушина». Соединяются с однолапчатыми проушинами сцепной арматуры.Коромысла должны соот-
ветствовать требованиям ТУ 27.90.40-105-15207362-2021. ГОСТ Р 51177-2017.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

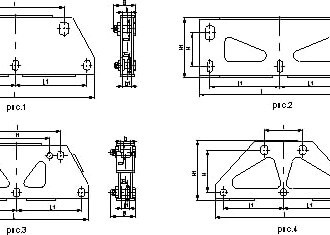

Обозначение

Размеры мм

Масса кг

Разрушающая нагрузка, кН (тс) не менее

H

H1

L

L1

L2

2КД2-240-1

2760

2958

2700

600

3065

429,0

2158

2КД2-240-2

2953

3143

1200

600

1565

375,0

2158

2КД2-240-3

2825

3015

2700

950

3065

436,0

2158

Обозначение Размеры, мм Масса, кг Разрушающая нагрузка кН (т.с.),
не менее

B b b 1 D D 1 H H 1 L L 1 I

3КД2-40-1
98 29 23 28 22 120 209 960 450
600
38,0 400 (40)
3КД2-60-1
115 38 29 36 28 160 284 980 450 600
56,6 600 (60)
3КД2-90-3
141 42 38 40 36 120 252 1020 450 -
83,7 900 (90)
3КД2-120-1
150 47 42 45 40 250 387 1900 900 1500
213,0 1200 (120)
3КД2-180-2
175 58 47 56 45 350 512 1910 900 1200
252,0 1800 (180)
