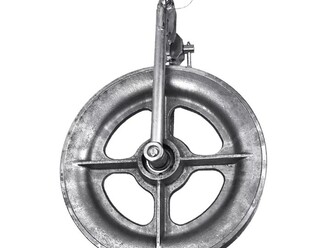

РРП-600-120 Ролик раскаточный

Технологическое описание

Ролик РРП-600-120 полный аналог ролика Tesmec CAS 600

Товары «Энергомаш» мы производим на собственном производстве. Каждое наше изделие мы постоянно стремимся вывести на новый качественный уровень.Для нас важно, чтобы в изделии сочетались такие параметры, как качество, безопасность и удобство эксплуатации.



Предназначен для раскатки оптических кабелей встроенных в грозотрос (ОКГТ) и коррозионностойких грозозащитных тросов типа ГТК, выполненных из стального каната плакированного алюминием методом "под тяжением" по опорам ВЛ.

Конструкция ролика полностью соответствует требованиям для проведения работ методом «под тяжением».

Конструктивные особенности:

  • форма ручья не позволяет проводу выскочить из ручья в процессе монтажа
  • ручей желоба имеет кольцевую полимерную вставку для защиты алюминиевого покрытия от истирания
  • колесо из алюминиевого сплава смонтировано на двух шарикоподшипниках закрытого типа
  • усиленный подвес ролика с отводной тягой выполнен из оцинкованной стали
  • наличие специальных предохранителей предотвращает возможность попадания троса между колесом ролика и тягой
  • узел крепления ролика – фиксированный

Выбирая диаметр ролика всегда необходимо учитывать минимальные радиусы изгиба провода или каната рекомендуемые заводом изготовителем.

При монтаже ОКГТ для промежуточных и анкерно-угловых опор с углом поворота менее 5° рекомендуется выбирать раскаточные ролики диаметром по желобу соответствующие  40 наружным диаметрам кабеля.  Для анкерных и анкерно-угловых опор с углом поворота до 60° соответствующие 60 диаметрам кабеля. Для анкерных и анкерно-угловых опор с углом поворота более 60° применяются ролики «тандемы» состоящие из двух последовательно стоящих стандартных роликов, соединенных между собой специальной траверсой Т-350-100 или Т-600-120.

Технические характеристики

Габариты, мм 980х190х720
Рабочая нагрузка, кН 60
Разрушающая нагрузка, кН 120
Диаметр ролика по ручью, мм 600
Радиус ручья, мм 35,5
Масса, кг 26,4
