РР-600-120 Ролик раскаточный

Технологическое описание

Предназначен для раскатки неизолированных проводов и грозозащитных тросов в том числе оптических кабелей встроенных в грозотрос методом "под тяжением" по опорам ВЛ, а также для монтажа переходов через реки, транспортные пути, инженерные сооружения и линии электропередачи.

Конструкция ролика полностью соответствует требованиям для проведения работ методом «под тяжением».

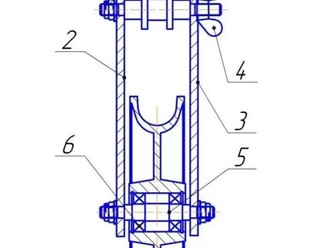

Конструктивные особенности:

  • форма ручья не позволяет проводу выскочить из ручья в процессе монтажа;
  • колесо из алюминиевого сплава смонтировано на двух шарикоподшипниках закрытого типа;
  • усиленный подвес ролика с отводной тягой выполнен из оцинкованной стали;
  • узел крепления ролика – фиксированный.

Выбирая диаметр ролика всегда необходимо учитывать минимальные радиусы изгиба провода или каната рекомендуемые заводом изготовителем.

При монтаже ОКГТ для промежуточных и анкерно-угловых опор с углом поворота менее 5° рекомендуется выбирать раскаточные ролики диаметром по желобу соответствующие  40 наружным диаметрам кабеля.  Для анкерных и анкерно-угловых опор с углом поворота до 60° соответствующие 60 диаметрам кабеля. Для анкерных и анкерно-угловых опор с углом поворота более 60° применяются ролики «тандемы» состоящие из двух последовательно стоящих стандартных роликов, соединенных между собой специальной траверсой Т-350-100 или Т-600-120.

Технические характеристики

Рабочая нагрузка, кН 60
Разрушающая нагрузка, кН 120
Диаметр ролика по ручью, мм 600
Габаритные размеры, мм 980х190х720
Радиус ручья, мм 35
Масса, кг 25,3
