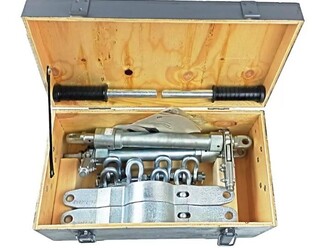

ПС-120У (ПС70Е, ПСД70Е, ПС120Б, ПСВ120В) Хомут (вайма)

Технологическое описание

Предназначен для замены дефектных изоляторов на подвесных гирляндах высоковольтных линий ВЛ.

Хомут (вайма) ПС-120У единственная вайма двустороннего действия. Данный комплект вайм позволяет производить замену таких изоляторов, как ПС-70Е, ПСД-70Е, ПС-120Б и ПСВ-120Б.

Принцип работы:

Хомуты устанавливаются на шапки неповрежденных изоляторов, ограничивающих участок с дефектными изоляторами в гирлянде.

При помощи винтовых стяжек марок СВ-25 или СВ-50, отличающихся грузоподъёмностью, соединённых с хомутами скобами типа СК, путём сжатия, снимается нагрузка с участка с дефектными изоляторами и производится замена.

Хомуты поставляются комплектами, по два хомута определенного типоразмера.

Винтовые стяжки подбираются исходя из грузоподъемности вайм. Если рабочая нагрузка вайм составляет 50,0 кН, то достаточно применить две винтовые стяжки СВ-25 с рабочей нагрузкой 25,0 кН.

Основные преимущества:

  • Низкая стоимость. Данная конструкция с функционалом двух вайм позволяет сэкономить на приобретении данного вида приспособлений.
  • Двустороння конструкция.
  • Отсутствие дополнительных комплектующих в виде прокладок, которые только усложняют процесс замены дефектных изоляторов.
  • Малый вес.
