Назначение

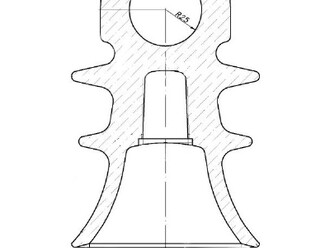

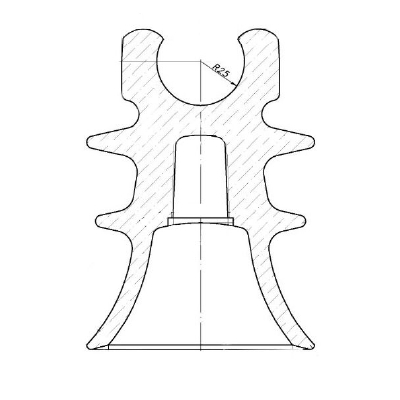

Предназначен для использования на линиях электропередачи 20 кВ с защищенными проводами. Протяжка защищенного провода (ВЛЗ) на линии может осуществляться без использования раскаточных роликов. Протяжка ВЛЗ производится через отверстие в головке изолятора. Трубка в головке изолятора имеет разрез, через который провод закладывается в головку изолятора. Трубка проворачивается на 180 градусов предотвращая выпадение провода. После этого производится протяжка провода ВЛЗ. Изолятор изготавливается по ТУ 27. 90.12-124-15207362-2023 Изолятор соответствует ГОСТ 1232-2017. Пластмассовая втулка устанавливается в желоб изолятора ШФ-20Г1 и предназначенная для монтажа провода без раскаточных роликов. После растяжки линии провод должен быть закреплен в желобе или на шейке изолятора на прямых участках линии, и на шейке изолятора – при повороте линии. Пластмассовые втулки изготавливаются из пластика, устойчивого к атмосферным воздействиям в течение всего срока службы штыревых изоляторов.
Технические характеристики
| Наименование характеристик | Значение |
| Номинальное напряжение, кВ | 20 |
| Номинальная длина пути тока утечки, не менее, мм. | 325 |
| Допустимая степень загрязнения по ГОСТ 1232-2017 при напряжении 6-10 кВ | II |
| Пробивное напряжение промышленной частоты в изоляционной среде, не менее, кВ | 100 |
| Нормированная механическая разрушающая сила при изгибе, кН | 12 |
| Выдерживаемое напряжение стандартного грозового импульса, кВ | 100 |
| Выдерживаемое напряжение частотой 50 Гц (под дождем), кВ | 40 |

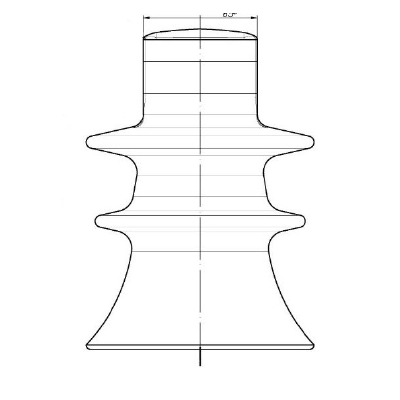

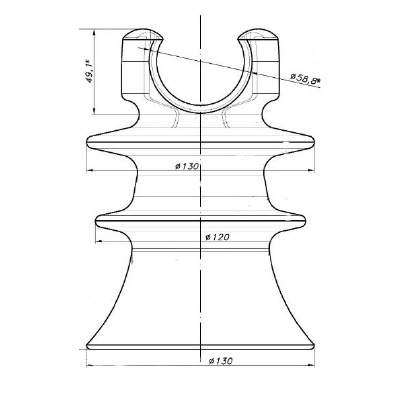

| Диаметр изолятора, D, мм | 130 |
| Номинальная высота изолятора, H, мм | 182 |
| Масса, кг | 1,8 |
