Технологическое описание

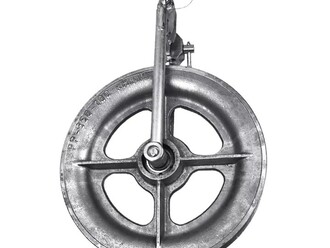

Предназначен для раскатки оптических кабелей встроенных в грозотрос (ОКГТ) и коррозионностойких грозозащитных тросов типа ГТК, выполненных из стального каната плакированного алюминием методом "под тяжением" по опорам ВЛ.
Конструкция ролика полностью соответствует требованиям для проведения работ методом «под тяжением».
Конструктивные особенности:
- форма ручья не позволяет проводу выскочить из ручья в процессе монтажа;
- ручей желоба имеет кольцевую полимерную вставку для защиты алюминиевого покрытия от истирания;
- колесо из алюминиевого сплава смонтировано на двух шарикоподшипниках закрытого типа;
- усиленный подвес ролика с отводной тягой выполнен из оцинкованной стали;
- наличие специальных предохранителей предотвращает возможность попадания троса между колесом ролика и тягой;
- узел крепления ролика – фиксированный.
Выбирая диаметр ролика всегда необходимо учитывать минимальные радиусы изгиба провода или каната рекомендуемые заводом изготовителем.
При монтаже ОКГТ для промежуточных и анкерно-угловых опор с углом поворота менее 5° рекомендуется выбирать раскаточные ролики диаметром по желобу соответствующие 40 наружным диаметрам кабеля. Для анкерных и анкерно-угловых опор с углом поворота до 60° соответствующие 60 диаметрам кабеля. Для анкерных и анкерно-угловых опор с углом поворота более 60° применяются ролики «тандемы» состоящие из двух последовательно стоящих стандартных роликов, соединенных между собой специальной траверсой Т-350-100 или Т-600-120.
Технические характеристики
Габариты, мм | 680х175х460 |
Рабочая нагрузка, кН | 50 |
Разрушающая нагрузка, кН | 100 |
Диаметр ролика по ручью, мм | 350 |
Радиус ручья, мм | 28 |
Масса, кг | 13,5 |
