Узлы крепления КГН

Узлы крепления типа КГН

НАЗНАЧЕНИЕ

Для крепления натяжных изолирующих подвесок на специальных переходах с большими механическими нагрузками, позволяющие осуществить привязку к опорам трубчатых и других конструкций.

Узлы крепления устанавливаются на опоре между параллельными косынками. Узлы крепления должны соответствовать требованиям 27.90.40-105-15207362- 2021. ГОСТ Р 51177-2017.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

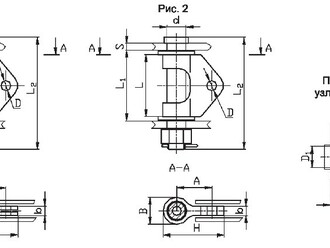

Обозначение
Размеры
Масса, кг
Разрушающая нагрузка кН (тс) не менее
b
B
d
D
D1
L3
L2
L1
L
H
A
S
КГН-7-5
16
46
32
17
34
37
192
120
105
106
60
12
3,28
70 (7)
КГН-12-5
22
58
40
23
42
47
250
160
140
129
70
14
5,23
120 (12)
КГН-16-5
25
58
40
26
42
47
250
160
140
134
70
14
5,23
160 (16)
КГН-21-5
28
76
50
29
52
52
282
180
160
158
85
14
10,1
210 (21)
КГН-25-5
32
79
53
34
55
54
282
180
160
170
90
14
11,0
250 (25)
КГН-30-5
36
90
56
38
58
60
315
200
180
185
100
14
15,32
300 (30)
КГН-35-5
38
94
60
40
62
62
335
200
180
197
105
20
19,4
350 (35)
КГН-45-5
40
104
70
42
72
70
355
220
200
217
115
20
23,4
450 (45)
КГН-53-5
42
108
70
44
72
72
355
220
200
224
120
20
24,4
530 (53)
КГН-60-5
45
113
75
47
77
76
370
220
200
242
125
20
28,1
600 (60)
КГН-75-5
50
127
85
52
87
82
422
250
230
269
140
25
41,0
750 (75)
КГН-90-5
56
132
90
58
92
85
425
250
230
286
145
25
47,0
900 (90)
КГН-110-5
60
152
110
62
112
95
450
250
230
306
160
25
40,0
1100 (110)
КГН-120-5
65
162
110
67
112
100
510
300
270
326
175
30
51,7
1200 (120)
КГН-135-5
70
162
110
72
112
100
510
300
270
331
175
30
53,89
1350 (135)
КГН-160-5
75
187
125
77
127
113
575
350
320
374
200
30
73,65
1600 (160)
КГН-180-5
80
187
125
83
127
113
575
350
320
379
200
30
77,35
1800 (180)
